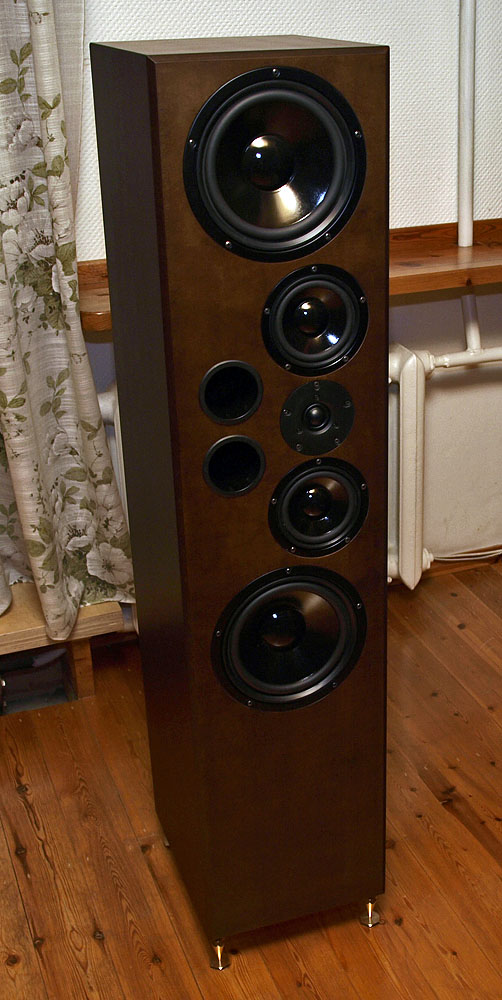

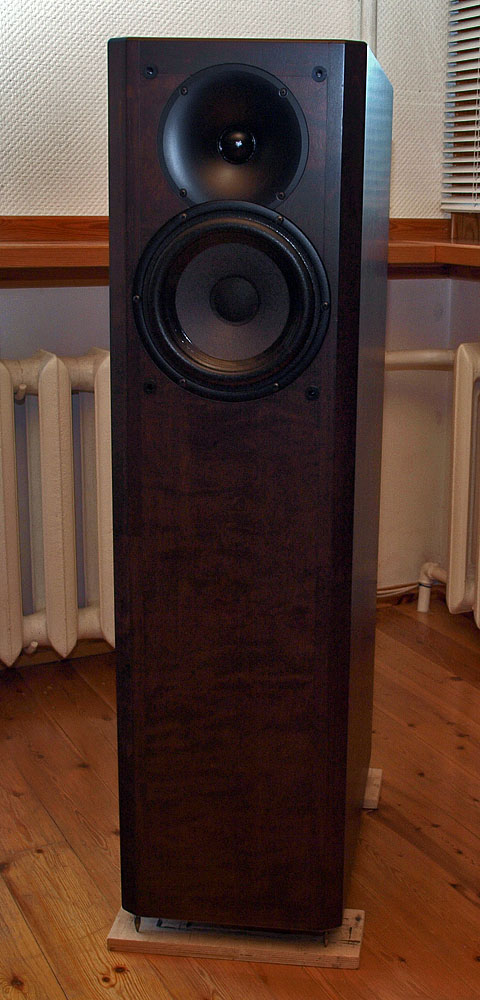

Juba mõni aega tagasi sai selline projekt kliendi tellimusel teostatud. Visatoni kodulehel leiab rohkem infot projekti kohta.

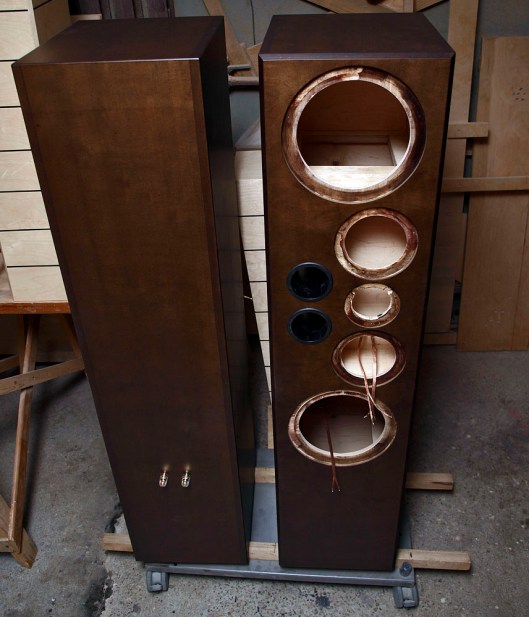

Kastid ise 18 mm vineerist, pruuni peitsi + lakk viimistlusega.

Väike erinevus elementide puhul on seal siiski sees. Originaalis on Visatoni G25FFL element, siin aga teada-tuntud Vifa DX25TG element – minu arvates parem valik. Ülejäänud elemendid on keskosas W130S ja bassiotsas W200S, mõlemad topelt.

Kast on korraliku sisetugevdusega, kesk-kõrgosa loomulikult bassiotsast eraldatud.

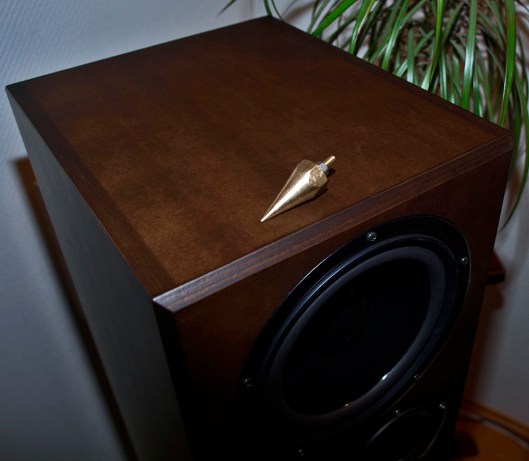

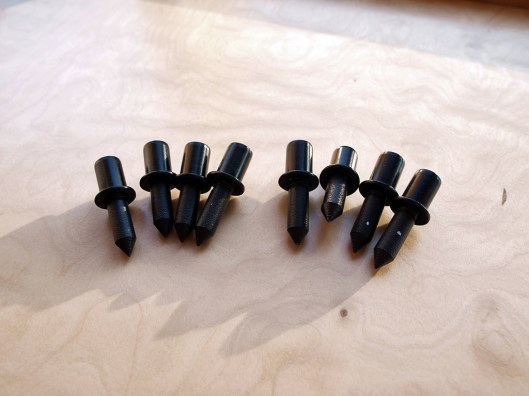

Kokkupuutepinna vähendamiseks läksid kastidele alla ka piigid:

Minuga võttis ühendust klient, kes oli huvitatud pisut teistsugusest lahendist kui tavaliselt – nimelt oli ta välja valinud ühe küllaltki tuntud Taani audioentusiasti Troels Graveseni  disainitud (ja üle terve maailma laialt ehitatud). Täpsemat ja väga põhjalikku kirjeldust (ning ka teiste poolt teostatud lahendeid) saab näha tema SAIDILT – http://www.troelsgravesen.dk/Diy_Loudspeaker_Projects.htm

Tegemist on küllaltki keeruka ja töömahuka projektiga, kuid tulemus oli seda ka väärt.

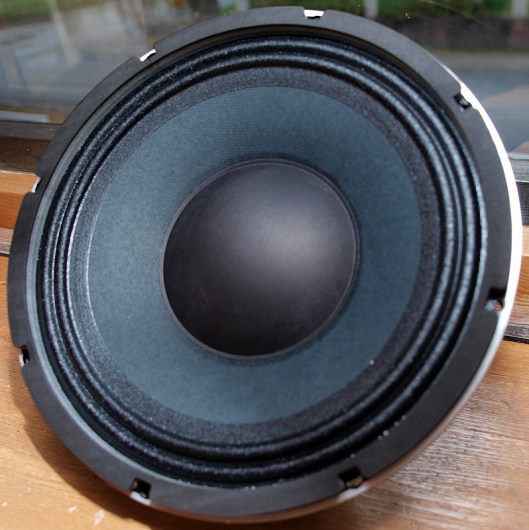

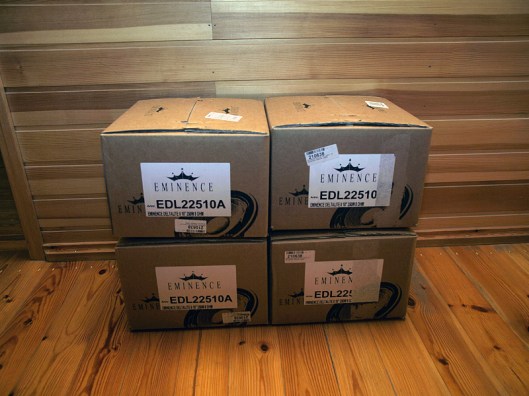

Kõigepealt jõudsid minuni elemendid Saksamaalt – Eminence`i 10″ bassid:

Kõrge tundlikkusega nö PA elemendid, mis on küllaltki erinevad elemendid minu poolt tavapärasestest kasutatutest.

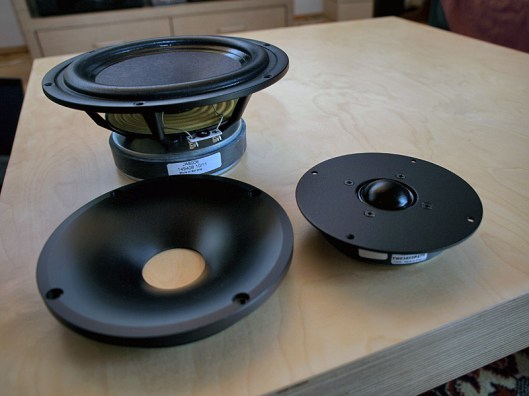

Ka midbass ja kõrgsagedus panid meeled kirkamalt tööle:

Midbass – kui nii öelda võib, tegemist on ikkagi 8″ hea tundlikkusega nö lairiba elemendiga – on ise väga õhulise ehitusega, äärmiselt kerge klaaskiud-paber koonusega ja korraliku “mootoriga”, mis tagab madala moonutusega esituse.

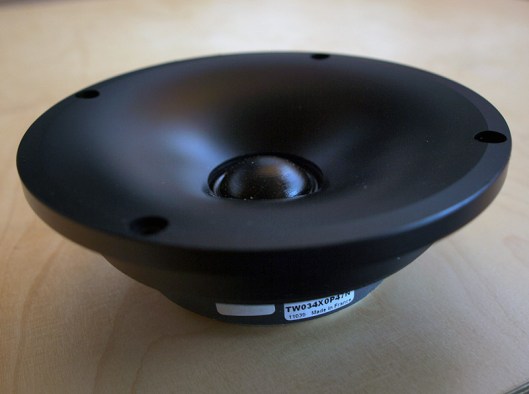

Kõrgsageduse lahend nägi välja lõpuks järgmine:

Kõlarile sai ette ka katteriidega raam, siin võimalik värvikombinatsiooni otsustamine:

Kastid ise vineerist, esiplaat 30 mm paksune ja kasepuiduga ääristatud servad.

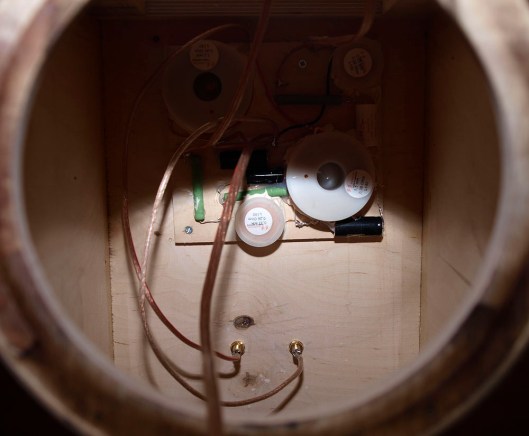

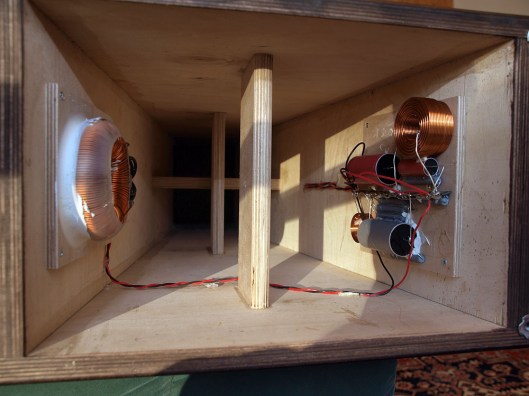

Vaate sisemusest ja filtrid. Kast ise on väga jäik ja lausa mitmetest punktidest seotud. Ka kaal tuli lõpuks päris viisakas. :) Juhtmed on hõbetatud PTFE, konded ja poolid Jantzen Audio toodang.

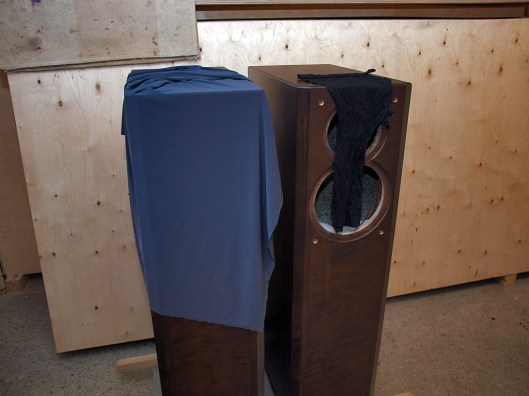

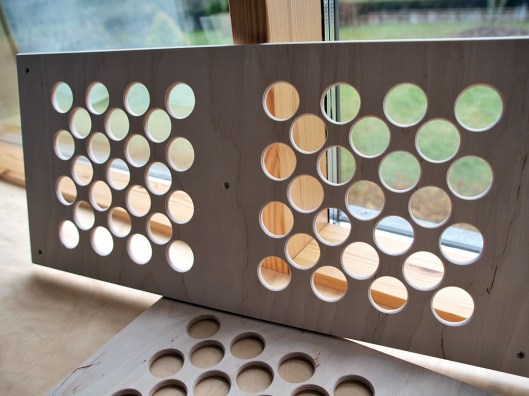

Tagumiste elementide jaoks tuli samamoodi kate, nii visuaalsetel kui ka soovituslikel akustikalistel kaalutlustel:

Kate jäi lõpuks välja nägema nii:

Ja kõlar ise suures plaanis nii:

Alla läksid ka piigid, ühelt poolt minimaalse kokkupuutepinna tekitamiseks, teisalt aga ka asjaolu tõttu, et kasti konstruktsiooni tõttu on see avatud allapoole:

Pildil on näha, kuidas midbass osaliselt ulatub kõrgsageduse ruupori peale – vähendades elementide tsentreid, parema faasikorrektsiooni jaoks.

Kõlari sound oli midagi teistsugust. Esiteks bass – see oli täpne; ta ei tambi ajudesse, kuid sa tundsid seda oma kõige keharakkudega; vokaalosa õhuline ja kontsentreeritud, koos detailse ja samas pehmepoolse kõrgsagedusega. Ka pikema kuulamise peale ta ei väsita. :)
